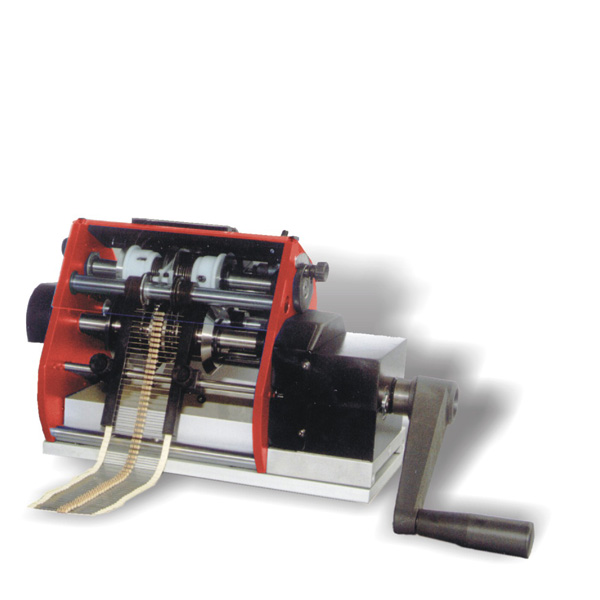

SUPERFORM/AF

Zařízení je určeno pro stříhání, ohýbání a tvarování axiálních zapáskovaných součástek s průměrem vývodu od 0,5 mm až po 1,3 mm. Zařízení je bez tvarovacích čelistí, které se dodávají podle požadavku zákazníka.

Výrobní rychlost: až 7 000 součástek/hodinu

7915.095 SUPERFORM/AF, standardní, bez tvarovacích čelistí
7915.096 SUPERFORM/AF, zesílený, bez tvarovacích čelistí
7915.097 SUPERFORM/AF, extra zesílený, bez tvarovacích čelistí

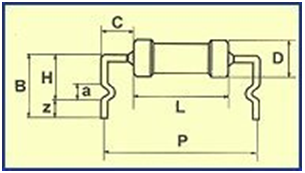

stand off
rozměry v mm (*mohou se zvětšit, podle průměru součástky)


model P L C H B d D a z
min max max min min max min max min max max   min max
7915.095
(standardní) s tvarovacími čelistmi 420.800		 10,5 61 50 1,2 6* 9 8 11 0,5 0,8 8 2,5 2 4
7915.095
(standardní) s tvarovacími čelistmi 420.750		 10,5 61 50 1,2 6,5* 9,5 8,5 11,5 0,6 0,9 8 3 2 4
7915.096
(zesílený) s tvarovacími čelistmi 420.750		 10,5 61 50 1,5 7* 12 9 14 0,8 1 8 3 2 4
7915.097
(extra zesílený) s tvarovacími čelistmi 430.700		 13 61 50 2,5 11* 16 13 18 1 1,3 8 4 2 4

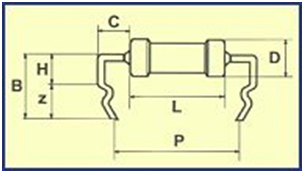

Stand off - lock in

rozměry v mm (*mohou se zvětšit, podle průměru součástky)



mod. P L C H B d D z
min max max min min max min max min max max min max
7915.095
(standardní) s tvarovacími čelistmi 420.850		 10,5 61 50 1,2 4,5* 8 7,5* 11 0,5 0,8 8 3 4
7915.095
(standardní) s tvarovacími čelistmi 420.950		 10,5 61 50 1,2 4,5* 8 7,5* 11 0,6 0,9 8 3 4,5
7915.096
(zesílený) s tvarovacími čelistmi 420.950		 10,5 61 50 1,5 5,5* 11 8,5* 14 0,8 1 8 3 4,5

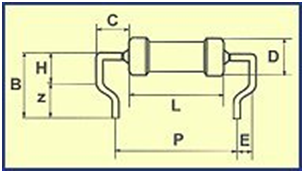

Stand off - Reduced pitch

rozměry v mm (*mohou se zvětšit, podle průměru součástky)



model. P L C H B d D z E
min max max min min max min max min max max min max
7915.095
(standardní) s tvarovacími čelistmi 420.900		 8 59 50 1,2 5* 9 7* 11 0,5 0,9 8 2 4 1,27
7915.096
(zesílený) s tvarovacími čelistmi 420.900		 8 59 50 1,5 6* 12 8* 14

0,8

 1 8 2 4 1,27
7915.097
(extra zesílený) s tvarovacími čelistmi 430.900		 10,5 59 50 2,5 9* 16 11* 18 1 1,3 8 2 4 1,27



Body locked on PCB

rozměry v mm (*mohou se zvětšit, podle průměru součástky)



model. P L C B d D
min max max min min max min max max
7915.095
(standardní) s tvarovacími čelistmi 421.000		 10,5 61 50 1,2 5 8 0,5 0,8 8



Doplňky:   Motorová pohonná jednotka 220 V stř. (7915.032), nožní pedál pro motor (600.023), držák cívky s páskou BR6 (7915.185), podavač volně sypaných součástek CS40 (7915.184), výměnné tvarovací čelisti (4xxxxx).

420.750 Výměnné tvarovací čelisti STAND-OFF, vlnka 3 mm
420.800 Výměnné tvarovací čelisti STAND-OFF, vlnka 2,5 mm
420.850 Výměnné tvarovací čelisti STAND-OFF/LOCK-IN, d:0,5-0,8
420.900 Výměnné tvarovací čelisti STAND-OFF/REDUCED PITCH
420.950 Výměnné tvarovací čelisti STAND-OFF/LOCK-IN, d:0,6-1
421.000 Výměnné tvarovací čelisti BODY LOCKED ON PCB
430.700 Výměnné tvarovací čelisti STAND-OFF, d:1-1,3
430.900 Výměnné tvarovací čelisti STAND-OFF/REDUCED PITCH , d:1-1,3
